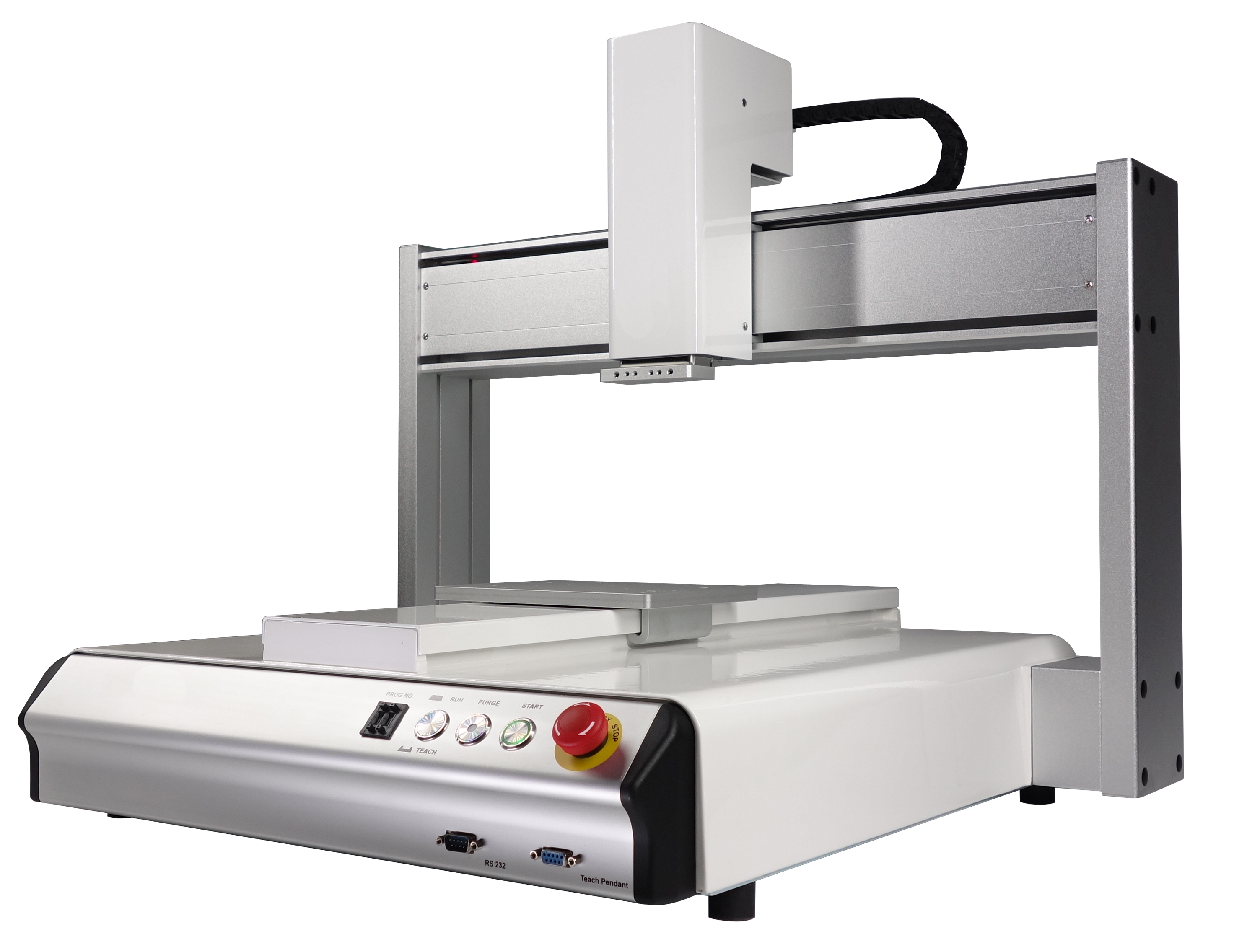

GB-5503 三軸自動點膠機



新一代三軸桌面機器人

釭泊科技自動點膠機輕鬆解決人工點膠問題》





產品介紹


專業的軟硬體研發團隊及效率的自組生產,實現您任何想應用的產品。

圖示化教導盒按鍵,十幾年經驗累積,精簡客戶常用功能,彈指完成設定。

單機即可操作,內建工業電腦便利不須外接PC AutoCAD圖形導入功能。

機台模組化利於未來保養,讓客戶透過圖示就能輕易維護機台內任何零件。









GB-5203 自動點膠機 ganbow technology 釭泊 釭泊科技 點膠 廠商 供應商 4軸自動點膠機 3軸自動點膠機 精密自動點膠機 點膠平臺 灌膠機 注膠機 AB膠點膠機 混膠機 打膠機 工業用 製造 生產自動化 塗佈 充填機 SMT 微量點膠 蠕動式 氣動式 真空 回吸 點膠系統 上膠系統 自動上膠系統



產品特性




 單機即可操作、安裝最容易

- GB series完全不需搭配外部電腦即可單機運作(內建工業電腦),不僅安裝便利,操作設定更是簡單。



 人性化教導盒讓您輕輕鬆鬆完成程式設定 (支援中文、英文)

搭配圖示化按鍵設計的教導盒,讓您彈指之間輕輕鬆鬆設定完成任何的點膠路徑。更可簡易完成各

 種路徑之矩陣複製、偏移修改、校正點設定及各機台程式傳輸等超強功能。



 3D圓弧補間的PC-BASE控制系統

精心研製控制卡讓GB series成為真正可PTPCP三軸圓弧補間設備,讓您使用於非平面3D點膠路徑。



 可簡易加裝自動控制元件成為多功能生產設備

機台本身的I/O PORT可加裝自動控制元件,如:氣缸、夾爪、真空吸嘴等,滿足不同型態生產需求。



 自行設計生產 提供您最專業的服務

專業軟硬體的研發團隊及效率的自組生產,設備硬體完全模組化,分秒間就可以將故障問題排除,

 可讓你享受高效率的售後服務,提供您無後顧之憂的零件備料,讓您的機器不會成為孤兒。

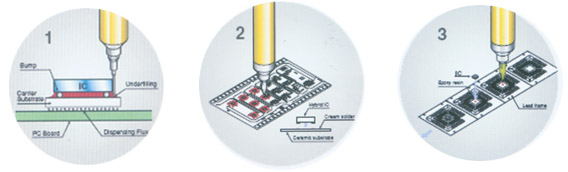

 適用於各式點膠需求之產業

一般常見之UV膠、瞬間膠、SiliconeEPOXY、紅膠、銀膠、A.B膠、COB黑膠、導電膠、

 散熱膏、錫膏、Underfill等流體點膠及塗膠,皆可使用在GB series設備上。



應用行業




   ► LCD COG Coating

   ► LCD密封膠塗佈

   ► LCD導電銀膠打點

   ► 晶片底部填充

   ► COB封裝

   ► 導電膠塗佈

  ► PCBCoating

  ► LED封裝

  ► LED照明密封

  ► LED導熱膠灌注

  ► 運動穿戴晶片補強

  ► 光學鏡頭點膠

► 手機鏡頭模組點膠

► 電感電阻點膠補強

► 半導體為電子封裝

► 汽車零部件密封

► 太陽能接線盒點膠

► 醫療耗材點膠



規格參數




型號 Models
GB-5503型
加工範圍 Working Range X/Y/Z(mm) 500/500/100
最大負載 Load Y-AXIS / Z-AXIS 10 kg / 15 kg
移動速度 X&Y / Z (mm/sec) 0.1-600/500
解析能力 Resolution 0.01 mm/Axis
重覆精度 Repetitive Positioning Accuracy +/- 0.02 mm/ Axis
程式記錄容量 Program Capacity 至少100組、每組4000 points(可支援上傳電腦)
顯示方式 Program Display Teach Pendant LCD
馬達系統 Motor System High resolution stepping motor
操作模式 Control Method PTP & CP
運動補間功能 Interpolation Function 3 axis ( 3D立體空間任意路徑皆可 )
編輯模式 Programming Method 教導盒 / PC
I/0訊號埠 I/O Signals Port 10 Inputs / 10 Outputs
外部控制介面 External Control Interface Ethernet
入力電源 Power Supply 全電壓AC110 ~ 220V 600W
工作環境溫度 Working Temperature -10 - 50 ℃
工作環境溼度 Working Relative Humidity 20 - 90% no condensation
外型尺寸 Dimensions (WxDxH mm) 695 x 800 x 750
本體重量 Robot Weight (kg) 55 kg
