自動視覺對位機器人 《釭泊科技自動點膠機，輕鬆解決人工點膠問題》
|
|
產品介紹 專業的軟硬體研發團隊及效率的自組生產，實現您任何想應用的產品。 圖示化教導盒按鍵，十幾年經驗累積，精簡客戶常用功能，彈指完成設定。 單機即可操作，內建工業電腦便利不須外接PC ，AutoCAD圖形導入功能。 機台模組化利於未來保養，讓客戶透過圖示就能輕易維護機台內任何零件。
|
|
產品特性
► GB-LV系統是新一代網路型自動視覺定位點膠機。

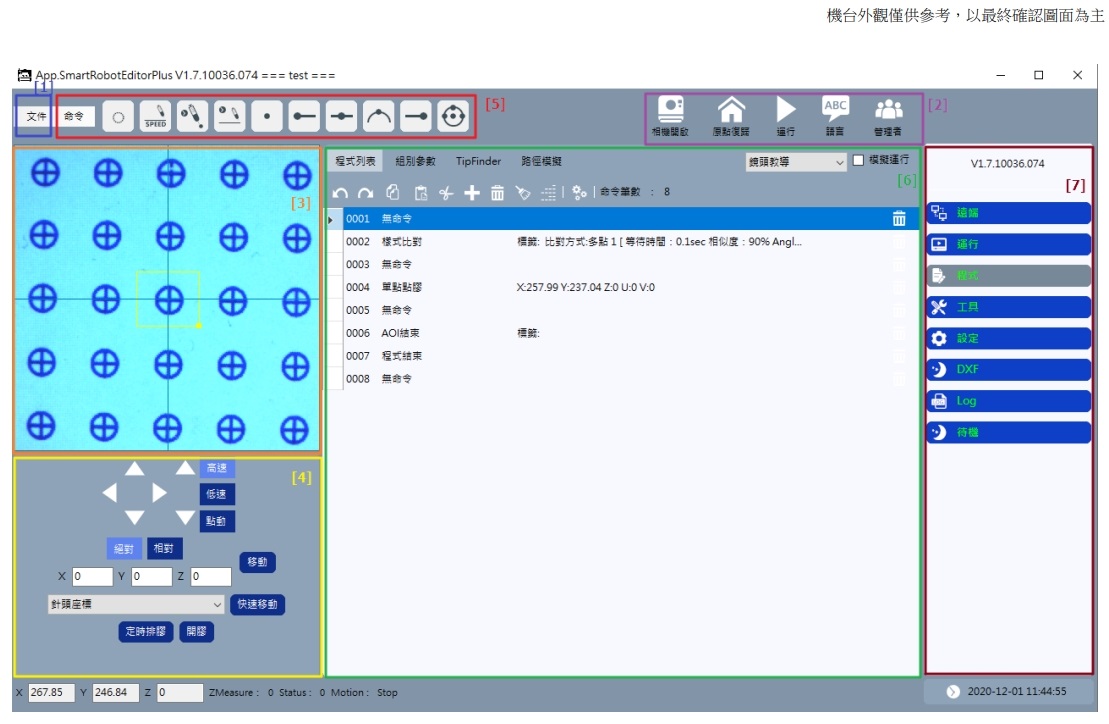

-能透過電腦端操控軟體，直覺簡單的視窗操作介面，讓使用者能快速的在電腦螢幕上規劃定位點，
可自動調整點膠路徑以防止放置物件在治具上的誤差。
► 區域網路連線，實現多台操作，遠端控制。
► 視覺系統控制，編輯快速直覺，速度提昇。
► 三軸螺桿傳動，增加穩定性，提昇機械解析能力。
► 自動化視覺辨識功能，確認物件位置，智能調整路徑。
► DXF轉檔功能，快速轉為路徑，進行編輯，效率雙倍。
► 伺服步進馬達，精準移動。
► 點、線條、圓弧等3D立體點膠路徑。
► 重複能力0.01mm完美點膠。
► 圖示化教導盒，簡單易學操作容易。
► 適用各式膠水使用：產業一般常見之UV膠、Silicon、EPOXY、紅膠、銀膠、AB膠、COB黑膠、
導電膠、散熱鋁膏、瞬間膠等膠水使用。

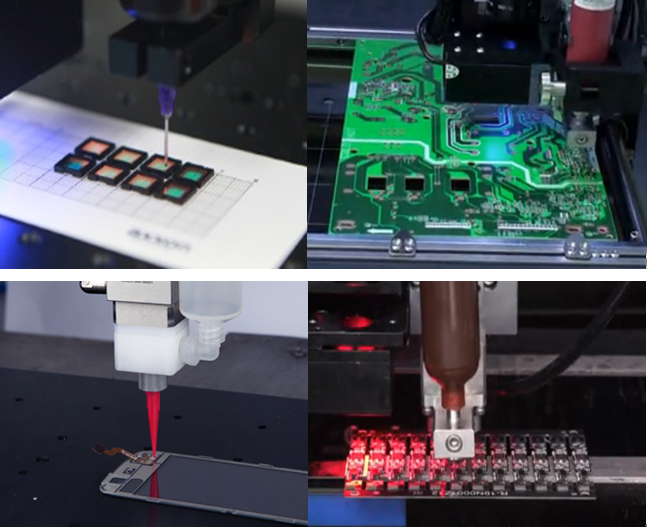

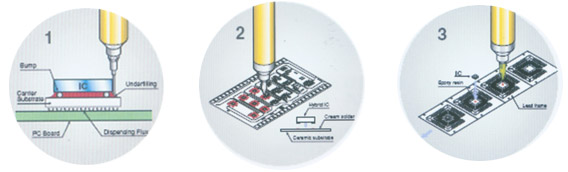

應用行業
|
► LCD COG Coating ► LCD密封膠塗佈 ► LCD導電銀膠打點 ► 晶片底部填充 ► COB封裝 ► 導電膠塗佈 |
► PCB板Coating ► LED封裝 ► LED照明密封 ► LED導熱膠灌注 ► 運動穿戴晶片補強 ► 光學鏡頭點膠 |
► 手機鏡頭模組點膠 ► 電感電阻點膠補強 ► 半導體為電子封裝 ► 汽車零部件密封 ► 太陽能接線盒點膠 ► 醫療耗材點膠 |
規格參數
|
|
自動對位系統規格
|
|---|---|
| 主機系統 | Industry PC |
| 操作系統 | Windows 10 |
| 影像對位精度 | +/- 0.1mm/ pixel |
| 顯示方式 | 19"LCD Monitor |
| 影像擷取 | USB COLOR Camera; Resolution: 2048 x 1536(300萬像素) |
| 選配元件 | |
|---|---|
| 影像光源(註一) | Direct Ring Lighting |
| 視覺鏡頭(註二) | 25mm Machine Vision Lens |
註一：不同的工件需要的光源種類及照射方式會有所不同。
註二：需依照工件標記需要的放大倍率來選用適當的LENS。
|

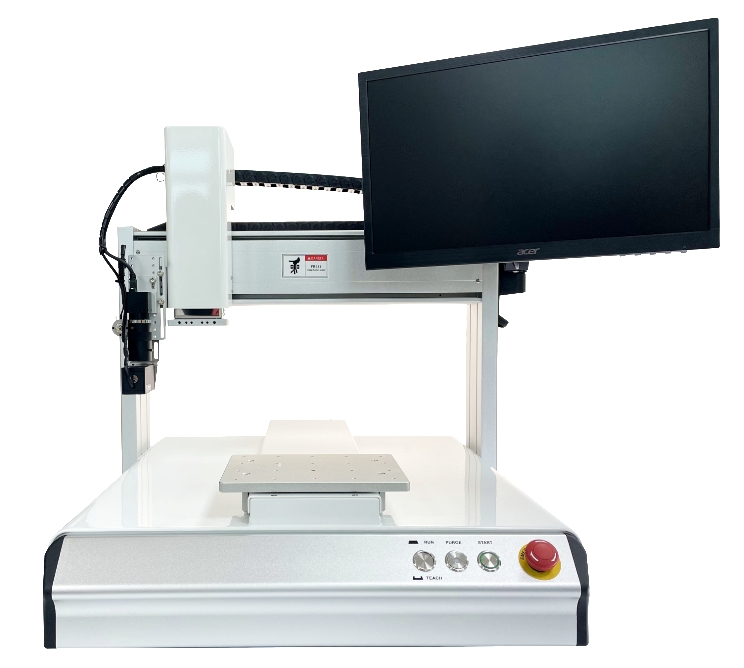

型號 Models
|
GB-5420LV
|
|---|---|
| 加工範圍 Working Range X/Y/Z(mm)(註三) | 420/350/100 |
| 最大負載 Load Y-AXIS / Z-AXIS | 10 kg / 5 kg |
| 移動速度 X&Y / Z (mm/sec) | 0.1-500/300 |
| 重覆精度 Repetitive Positioning Accuracy | +/- 0.02 mm/ Axis |
| 程式記錄容量 Program Capacity | Unlimited STEP |
| 資料儲存方式 Data Storage Type | PC HD Storage |
| 顯示方式 Program Display | 19"LCD Montior/市場主流規格 |
| 馬達系統 Motor System | DC servo motor stepper / High resolution stepping motor |
| 操作模式 Control Method | PTP & CP |
| 運動補間功能 Interpolation Function | 3 axis ( 3D立體空間任意路徑皆可 ) |
| 編輯模式 Programming Method | Windows software (可直接鍵盤移動也可影像直接點擊移動教導路徑) / 簡易教導盒 |
| I/0訊號埠 I/O Signals Port | 8 Inputs / 8 Outputs |
| 外部控制介面 External Control Interface | Ethernet |
| 入力電源 Power Supply | 全電壓AC110 ~ 220V 300W |
| 工作環境溫度 Working Temperature | 0 - 40 ℃ |
| 工作環境溼度 Working Relative Humidity | 20 - 90% no condensation |
| 外型尺寸 Dimensions (WxDxH mm) | 585 x 600 x 600 |
| 本體重量 Robot Weight (kg) | 45 kg |
註三：實際操作XY行程必需扣除CCD中心到針頭的XY距離。
